eSIM.me は商用かつ汎用の Removable eUICC カード
抜き差しできる eUICC カード、あります

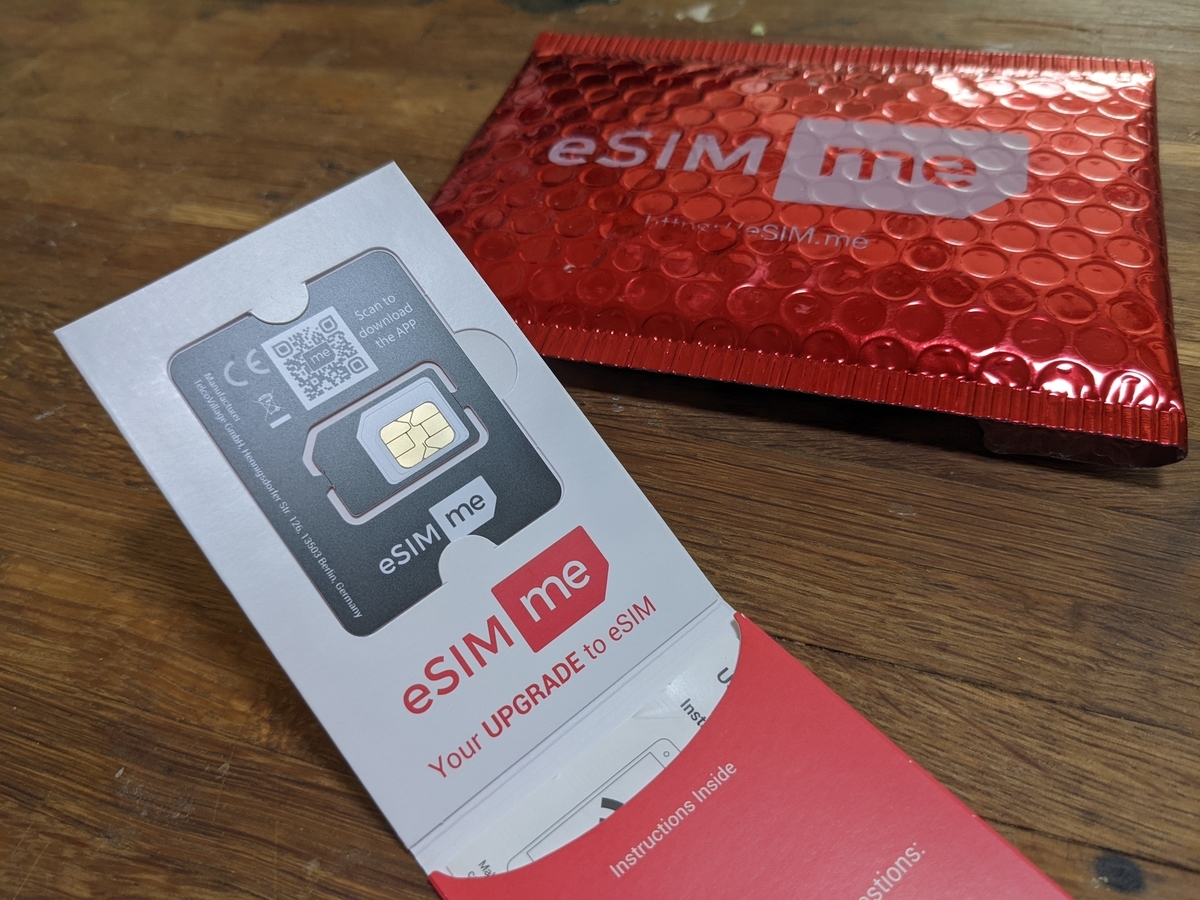

世の中の SIM/UICC 好きの皆さま、取り外し可能なカード型の eUICC をお探しではないですか?先日ついにこの eSIM.me を見つけて、脊髄反射でポチっとやりました。ご覧ください、こちらが eSIM.me の eUICC カードです。1FF の半分のサイズのカードが、2FF/3FF/4FF 用にマルチカットされています。
ソフトバンクも同様のカードを三月中旬以降に提供とのことですが、対象機種が AQUOS R6 と BALMUDA Phone では手を出しづらいです。Android の eUICC フレームワークに準拠したかたちで LPA を搭載するのではと思っていますが、意外とこの eSIM.me と同じソリューションだったりするのかもです。
これで、趣味の eSIM が(何それ)捗ります。
eSIM.me とは

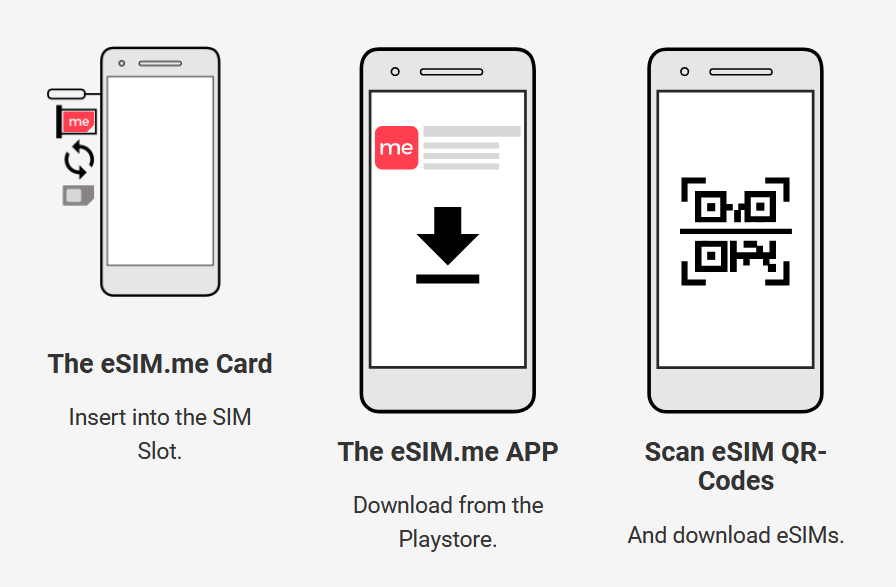

SIM カードスロットを有する Android 端末を、eSIM 対応端末にすることができる商品です。eSIM.me より届けられる eUICC カードを Android 端末に装着し、eUICC を制御する LPA の役割を担う eSIM.me アプリを Google Play ストア経由でインストールすれば、セットアップ完了です。同アプリを使って QR コードをスキャンする等すれば、eSIM をダウンロード・インストールすることができるようになります。
SIM カードスロットが eUICC に置き換わるようなものなので、カードスロットが 2 つあるデュアル SIM 端末に eSIM.me カードを 2 枚させば、両方のスロットを eSIM に対応させることが可能です。また、近年の Google Pixel 端末のように元々 eSIM に対応している端末においても、SIM カードスロットにこの eSIM.me カードを装着して利用することができます。
こちらの eSIM.me サイトからオーダーし、およそ 10 日で自宅に届きました。
何らかの方法で(アカウント情報と EID を使ってとか?)使用可能なメーカーや機種の縛りをかけているようで、商品の種類は不自然な程に多いです。今回は、最も汎用的に使用可能な "eSIM.me Card for Android" を選択しています。予備としてもう一枚購入しておくかどうか迷います。だって、このビジネスを何年も続けてくれそうになくないですか?
IIJ の eSIM のダウンロードに成功した

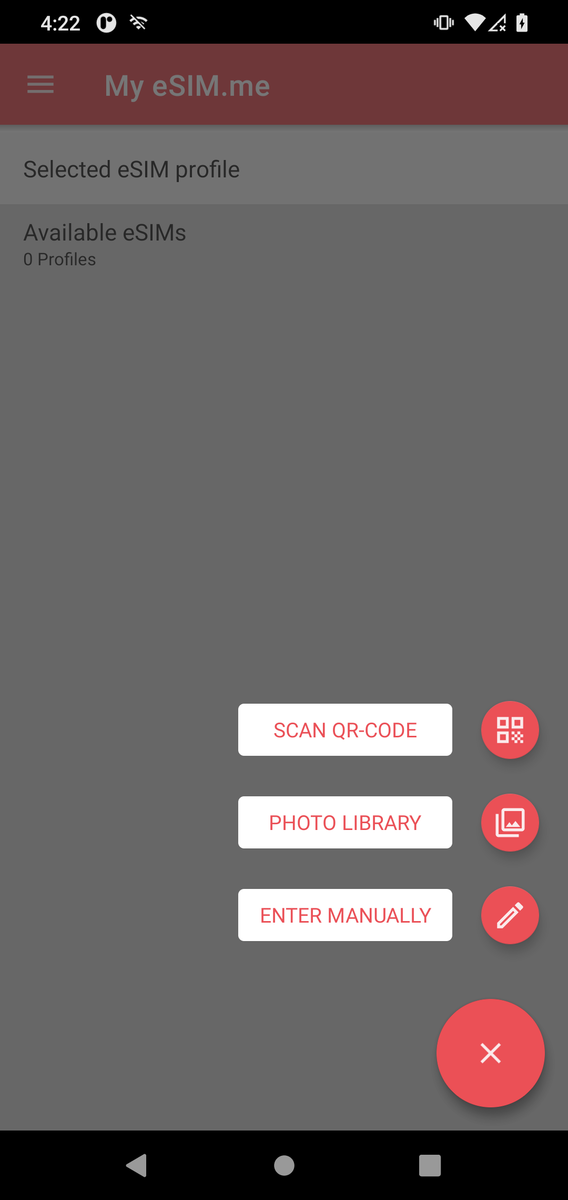

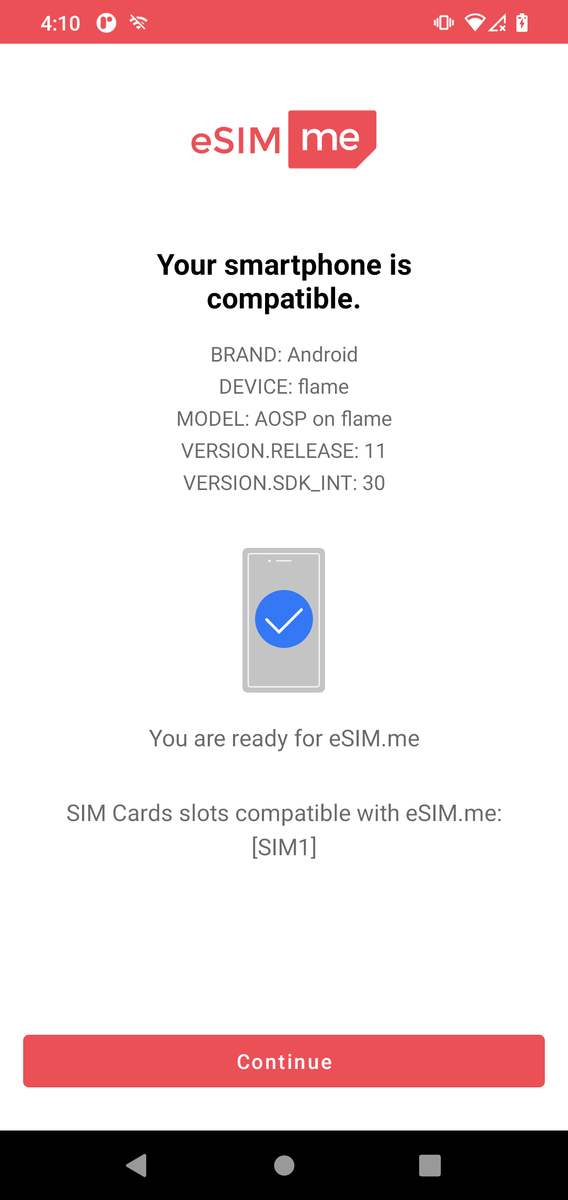

以前 Android GSI をフラッシュした Google Pixel 4 がそのままほこりを被っていたので、それに eSIM.me アプリをプッシュして動作を確認しました。アクティベーションコードの入力については、QR コードのスキャンとマニュアル入力に対応しています。SM-DS は .. どうでしょうね。SM-DS で運用している eSIM 事業者があれば試してみたいところです。

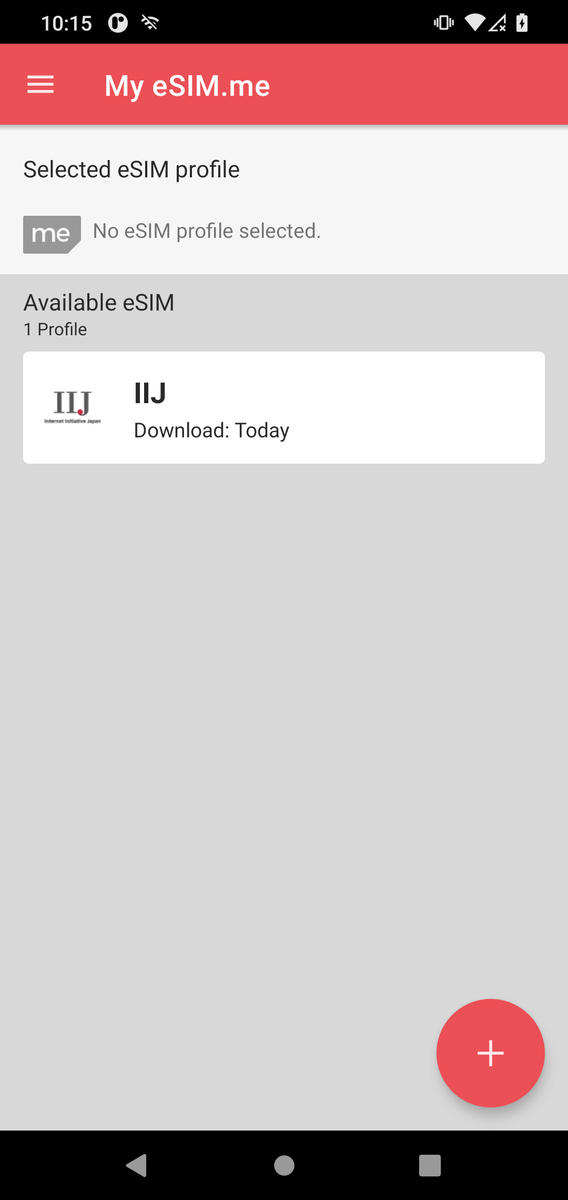

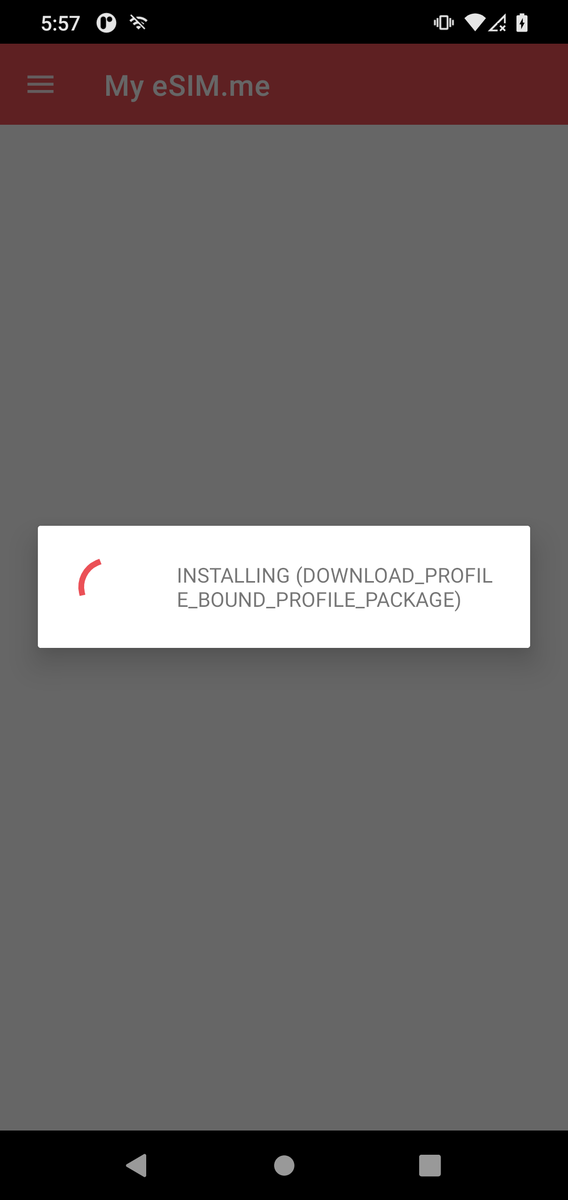

ダウンロード中の表示がテストアプリ・サンプルアプリのそれのようで少し気になりますが、IIJ の eSIM を問題なくダウンロード・インストールできました。eSIM の ON/OFF 制御についても特に問題はないようです。
楽天モバイルの eSIM のダウンロードに失敗した (2022/04/13 追記)
一方、楽天モバイルの eSIM のダウンロードには失敗しています。プロファイルパッケージデータの端末へのダウンロード自体は滞りなく完了していたようですので、実際のところは「インストールに失敗した」という表現が正しそうです。

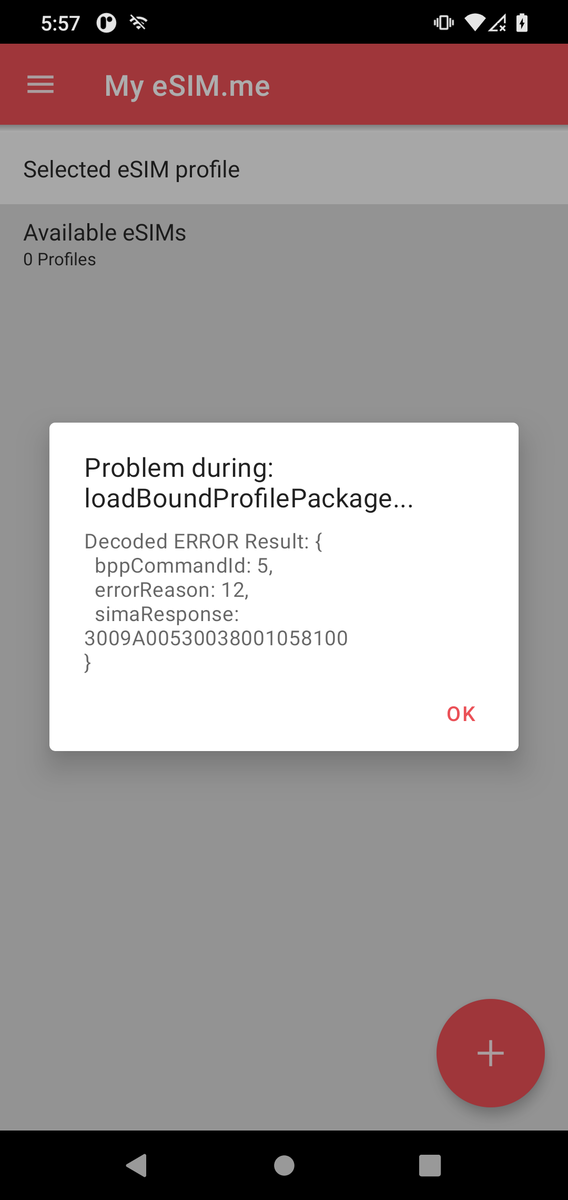

eSIM.me の eUICC カードから返ってきたエラー情報がそのまま表示されているようで、原因は installFailedDueToPEProcessingError (12) とされています。楽天モバイルのプロファイルパッケージと eSIM.me の eUICC カードの間で、何らかの互換性の問題、仕様解釈の不一致のようなものが起きていることが予想されます。eSIM.me のサイト上でチケットを作成し、このエラーの発生について eSIM.me にレポート済みです。
2022/04/13 追記 : 次のバージョンのファームウェアで、この問題は解決されるそうです。市場投入は本年六月前後になるだろう、とのことでした。
Android OMAPI を利用して eUICC カードにアクセス
eUICC フレームワークに沿うかたちで LPA を実装することを Android は想定していると思いますが、eSIM.me アプリ (= LPA) は Android OMAPI (Secure Element API) を通して UICC SE (この場合 eUICC カード) へのアクセスを実現しています。下記のログで、ISD-R の AID (a0000005591010ffffffff8900000100) を指定して論理チャネルを開いている様子を確認できます。
I/esim.me ( 5121): AndroidOmapiApi. Check isReaderAvailable : SIM1 I/SecureElement-Terminal-SIM1( 2133): ATR : 3b9f96803fc7828031e073fe211b57aa8660f0010004fb I/SecureElementService( 2133): openLogicalChannel() AID = a0000005591010ffffffff8900000100, P2 = 0 W/SecureElement-Terminal-SIM1( 2133): Enable access control on logical channel for esim.me I/SecureElement-AccessControlEnforcer( 2133): checkCommand() : Access = ALLOWED APDU Access = ALLOWED Reason = Unspecified I/SecureElement-Terminal-SIM1( 2133): Sent : 81cadf2000 I/SecureElement-Terminal-SIM1( 2133): Received : df20082618f36467f9a02d9000 I/SecureElement-AraController( 2133): Refresh tag unchanged. Using access rules from cache. I/SecureElement-AccessControlEnforcer( 2133): getAccessRule() appCert = 8d48ecfaf44c5752145ee28b3eb7429cc6627e98 I/SecureElement-AccessControlEnforcer( 2133): getAccessRule() appCert = a2afbbf5681bb26e40c8d69da6c72dd3a62cda7dbd74c5c2f26e7ff1fa819905 I/SecureElement-AccessRuleCache( 2133): findAccessRule() Case C REF_DO: AID_REF_DO: 4f00 Hash_REF_DO: c1148d48ecfaf44c5752145ee28b3eb7429cc6627e98 , com.android.se.security.ChannelAccess I/SecureElement-AccessRuleCache( 2133): [mPackageName=esim.me, mAccess=ALLOWED, mApduAccess=ALLOWED, mUseApduFilter=false, mApduFilter=null, mCallingPid=0, mReason=, mNFCEventAllowed=ALLOWED, mPrivilegeAccess=UNDEFINED] I/SecureElementService( 2133): openLogicalChannel() Success. Channel: 1
許可されていないアプリからのアクセス要求には Android OMAPI が拒否の応答を行うはずですが、なるほど eSIM.me アプリ(を含む)からのアクセス要求を受け付けるようにアクセスルールが設定されています。下記のログから、eSIM.me の ARA-M に設定されているアクセスルールの詳細を確認することができます。上のログにあった eSIM.me アプリの署名のハッシュ値 (SHA1 : 8d48ecfaf44c5752145ee28b3eb7429cc6627e98) が、ふたつ目のルールで全許可 (AID_REF_DO: 4f00) に設定されていますね。
I/SecureElement-Terminal-SIM1( 2108): Sent : 81caff4000 I/SecureElement-Terminal-SIM1( 2108): Received : ff4081b4e222e1184f00c114a4ec39717cecd7f1e84e913b22b0555fe7dfdd8ae306d00101d10101e222e1184f00c1148d48ecfaf44c5752145ee28b3eb7429cc6627e98e306d00101d10101e222e1184f00c11446bcaf2247253f695f19d60eece158099fe52c62e306d00101d10101e222e1184f00c114fa4abb42827a0fbceb891ddc0d34f658c21ff88ce306d00101d10101e222e1184f00c11435cc639bb5826fde0d0ef088b0f20cb69f0c49ade306d00101d101019000 I/SecureElement-AccessRuleCache( 2108): Add Access Rule: REF_DO: AID_REF_DO: 4f00 Hash_REF_DO: c114a4ec39717cecd7f1e84e913b22b0555fe7dfdd8a , com.android.se.security.ChannelAccess I/SecureElement-AccessRuleCache( 2108): [mPackageName=, mAccess=ALLOWED, mApduAccess=ALLOWED, mUseApduFilter=false, mApduFilter=null, mCallingPid=0, mReason=, mNFCEventAllowed=ALLOWED, mPrivilegeAccess=UNDEFINED] I/SecureElement-AccessRuleCache( 2108): Add Access Rule: REF_DO: AID_REF_DO: 4f00 Hash_REF_DO: c1148d48ecfaf44c5752145ee28b3eb7429cc6627e98 , com.android.se.security.ChannelAccess I/SecureElement-AccessRuleCache( 2108): [mPackageName=, mAccess=ALLOWED, mApduAccess=ALLOWED, mUseApduFilter=false, mApduFilter=null, mCallingPid=0, mReason=, mNFCEventAllowed=ALLOWED, mPrivilegeAccess=UNDEFINED] I/SecureElement-AccessRuleCache( 2108): Add Access Rule: REF_DO: AID_REF_DO: 4f00 Hash_REF_DO: c11446bcaf2247253f695f19d60eece158099fe52c62 , com.android.se.security.ChannelAccess I/SecureElement-AccessRuleCache( 2108): [mPackageName=, mAccess=ALLOWED, mApduAccess=ALLOWED, mUseApduFilter=false, mApduFilter=null, mCallingPid=0, mReason=, mNFCEventAllowed=ALLOWED, mPrivilegeAccess=UNDEFINED] I/SecureElement-AccessRuleCache( 2108): Add Access Rule: REF_DO: AID_REF_DO: 4f00 Hash_REF_DO: c114fa4abb42827a0fbceb891ddc0d34f658c21ff88c , com.android.se.security.ChannelAccess I/SecureElement-AccessRuleCache( 2108): [mPackageName=, mAccess=ALLOWED, mApduAccess=ALLOWED, mUseApduFilter=false, mApduFilter=null, mCallingPid=0, mReason=, mNFCEventAllowed=ALLOWED, mPrivilegeAccess=UNDEFINED] I/SecureElement-AccessRuleCache( 2108): Add Access Rule: REF_DO: AID_REF_DO: 4f00 Hash_REF_DO: c11435cc639bb5826fde0d0ef088b0f20cb69f0c49ad , com.android.se.security.ChannelAccess I/SecureElement-AccessRuleCache( 2108): [mPackageName=, mAccess=ALLOWED, mApduAccess=ALLOWED, mUseApduFilter=false, mApduFilter=null, mCallingPid=0, mReason=, mNFCEventAllowed=ALLOWED, mPrivilegeAccess=UNDEFINED]
デフォルトファイルシステム
eSIM をダウンロードする前の eUICC でも、必要最低限のファイルシステムを端末側に見せる必要があります。GSMA SGP.22 の規定では MF と極少数の EF を設ければ良いことになっていますが、eSIM.me カードのデフォルトファイルシステムには DIR や ICCID、IMSI、MSISDN 等も存在します。デフォルトファイルシステムというか、それをひとつのデフォルトプロファイルとして実装しているようです。空の状態でプロファイルのリストを要求すると、以下のログのようにプロファイルがひとつ返ってきます。
I/esim.me ( 5121): AndroidOmapiApi. execute APDU command :81E2910003BF2D00 I/SecureElement-AccessControlEnforcer( 2133): checkCommand() : Access = ALLOWED APDU Access = ALLOWED Reason = Unspecified I/SecureElement-Terminal-SIM1( 2133): Sent : 81e2910003bf2d00 I/SecureElement-Terminal-SIM1( 2133): Received : 613e I/SecureElement-Terminal-SIM1( 2133): Sent : 81c000003e I/SecureElement-Terminal-SIM1( 2133): Received : bf2d3ba039e3375a0aXXXXXXXXXXXXXXXXXXXX4f10a0000005591010ffffffff89000012009f70010191076553494d2e6d6592076553494d2e6d659501019000 I/esim.me ( 5121): AndroidOmapiApi. received APDU response :BF2D3BA039E3375A0AXXXXXXXXXXXXXXXXXXXX4F10A0000005591010FFFFFFFF89000012009F70010191076553494D2E6D6592076553494D2E6D659501019000 I/esim.me ( 5121): Profile list object: profileInfoListOk: { I/esim.me ( 5121): { I/esim.me ( 5121): iccid: XXXXXXXXXXXXXXXXXXXX, I/esim.me ( 5121): isdpAid: A0000005591010FFFFFFFF8900001200, I/esim.me ( 5121): profileState: 1, I/esim.me ( 5121): serviceProviderName: eSIM.me, I/esim.me ( 5121): profileName: eSIM.me, I/esim.me ( 5121): profileClass: 1 I/esim.me ( 5121): } I/esim.me ( 5121): }
MCC/MNC のペアは 262/24 でした。
eUICC カードに関する情報
参考までに、EuiccInfo2 を読みだしているログもここに貼ります。
I/esim.me ( 5121): AndroidOmapiApi. execute APDU command :81E2910003BF2200 I/SecureElement-AccessControlEnforcer( 2133): checkCommand() : Access = ALLOWED APDU Access = ALLOWED Reason = Unspecified I/SecureElement-Terminal-SIM1( 2133): Sent : 81e2910003bf2200 I/SecureElement-Terminal-SIM1( 2133): Received : 617b I/SecureElement-Terminal-SIM1( 2133): Sent : 81c000007b I/SecureElement-Terminal-SIM1( 2133): Received : bf2278810302010282030202008303040200840d81010082040007701e830239b68503017f3a8603090200870302030088020490a916041481370f5125d0b1d408d4c3b232e6d25e795bebfbaa16041481370f5125d0b1d408d4c3b232e6d25e795bebfb8b010004030100000c0d45442d5a492d55502d303832329000 I/esim.me ( 5121): AndroidOmapiApi. received APDU response :BF2278810302010282030202008303040200840D81010082040007701E830239B68503017F3A8603090200870302030088020490A916041481370F5125D0B1D408D4C3B232E6D25E795BEBFBAA16041481370F5125D0B1D408D4C3B232E6D25E795BEBFB8B010004030100000C0D45442D5A492D55502D303832329000 I/esim.me ( 5121): - EUICC info 2 is: { I/esim.me ( 5121): profileVersion: 020102, I/esim.me ( 5121): svn: 020200, I/esim.me ( 5121): euiccFirmwareVer: 040200, I/esim.me ( 5121): extCardResource: 81010082040007701E830239B6, I/esim.me ( 5121): uiccCapability: 011111110011101, I/esim.me ( 5121): javacardVersion: 090200, I/esim.me ( 5121): globalplatformVersion: 020300, I/esim.me ( 5121): rspCapability: 1001, I/esim.me ( 5121): euiccCiPKIdListForVerification: { I/esim.me ( 5121): 81370F5125D0B1D408D4C3B232E6D25E795BEBFB I/esim.me ( 5121): }, I/esim.me ( 5121): euiccCiPKIdListForSigning: { I/esim.me ( 5121): 81370F5125D0B1D408D4C3B232E6D25E795BEBFB I/esim.me ( 5121): }, I/esim.me ( 5121): euiccCategory: 0, I/esim.me ( 5121): ppVersion: 010000, I/esim.me ( 5121): sasAcreditationNumber: ED-ZI-UP-0822 I/esim.me ( 5121): }
SAS-UP の認定番号が ED-ZI-UP-0822 とのことで、中国の "Eastcompeace" というスマートカードベンダによって製造されているカードのようです。
